破局“卡脖子” 中国大陆半导体材料与设备的突围之路

半导体产业是现代信息社会的基石，而半导体材料与设备则是支撑这一基石的“根技术”。中国大陆半导体产业在设计与制造环节取得长足进步，但在上游的材料与设备领域，对外依存度依然居高不下，尤其是电子专用材料制造，已成为制约产业安全与升级的关键瓶颈。

一、严峻的现实：高度依赖进口的供应链

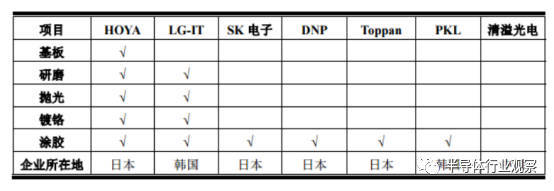

从晶圆制造所需的硅片、光刻胶、高纯化学试剂、电子特气，到封装测试所需的靶材、键合丝、塑封料，中国大陆在高端电子专用材料领域自给率普遍偏低。在半导体设备方面，光刻机、刻蚀机、薄膜沉积设备、离子注入机、量测设备等核心装备，长期被美国、日本、荷兰等国家的少数企业垄断。在材料方面，尤其是先进制程所需的EUV光刻胶、12英寸大硅片、高纯度电子气体等，国产化率不足20%，部分品类甚至低于5%。这种“断供即停摆”的风险，在近年来地缘政治冲突与出口管制加剧的背景下，显得尤为突出。

二、电子专用材料制造：短板中的短板

电子专用材料是 semiconductor 制造的“粮草”，其纯度、稳定性与一致性直接决定芯片的良率与性能。以光刻胶为例，ArF、KrF等高端光刻胶几乎全部依赖进口，国内企业虽在PCB用光刻胶等领域有所突破，但半导体级光刻胶仍需大量验证与客户导入。又如电子特气，虽然部分品种已实现国产替代，但在高纯领域，仍有超过半数的品种依赖进口。更关键的是，材料制造不仅涉及配方与工艺，还需要配套的检测分析平台、纯净度为ppt级的制备环境以及长期积累的工艺数据库——这些能力的缺失，使得国产材料在一致性、批次稳定性上与国际巨头存在差距，难以进入高端晶圆厂的合格供应商清单。

三、设备与材料的协同突破：挑战与机遇

设备与材料本是一体两面。没有先进的加工设备，难有高性能的材料；没有材料工艺的反馈，设备也难以迭代。大陆在刻蚀机、薄膜沉积设备等领域已涌现出中微公司、北方华创等企业，部分产品进入5nm产线验证，这为国产材料提供了难得的工艺验证窗口。例如，国产CMP设备带动了抛光液、抛光垫的国产化尝试；国产清洗设备推动了高纯化学试剂的联合攻关。光刻环节的短板仍是最大制约——上海微电子的90nm光刻机与ASML的EUV相差数代，这也直接限制了高端光刻胶的研发验证节奏，因为材料商难以获得先进光刻机进行曝光实验。

四、突围路径：政策、资本与生态的共振

要打破“严重依赖进口”的局面，需从三个层面发力：

1. 政策层面：通过国家科技重大专项、产业基金等方式，持续支持电子专用材料与设备的基础研究与工程化，并建立面向国产产品的首批次应用保险补偿机制，降低晶圆厂试用风险。
2. 产业协同：推动“材料-设备-制造”联合体，鼓励晶圆厂开放产线进行国产材料验证，形成“需求牵引、技术反馈”的闭环。例如，长江存储、中芯国际等龙头企业已开始系统性导入国产设备与材料，带动了本土供应链的成长。
3. 人才与平台：加强材料科学与微电子交叉学科人才培养，建设国家级半导体材料检测评价平台，解决材料分析能力不足的问题。

五、

半导体材料与设备的国产化，是一场没有捷径的持久战。它需要从“点”上的突破到“链”上的协同，更需要从追求“替代”转向构建自主可控的产业生态。当前，中国大陆在部分电子专用材料领域已实现从0到1的突破，在设备领域也有了刻蚀、清洗等环节的亮点，但在光刻、量测、高端材料等核心环节，依然期待更多从1到N的实质性跨越。只有啃下这块“硬骨头”，中国半导体产业才能真正行稳致远。
